江西赛恒实业有限公司|江西南昌灌浆料|江西南昌压浆料

产品中心products

全部高强灌浆料压浆料、压浆剂结构胶聚合物砂浆修补砂浆系列混凝土外加剂防水系列粘接剂

钢筋阻锈剂

价　　格：　 1 元/吨

起　　订：　 0.1 吨

品　　牌：　江西赛恒

型　　号：　江西赛恒

供货总量：　 999999 吨

发货期限：　自买家付款之日起 3 天内发货

浏　　览：　最近有 1665 人查看

分　　享：　

产品详情

钢筋阻锈剂

检验依据：YB/T9231－98《钢筋阻锈剂使用技术规程》
一、特点

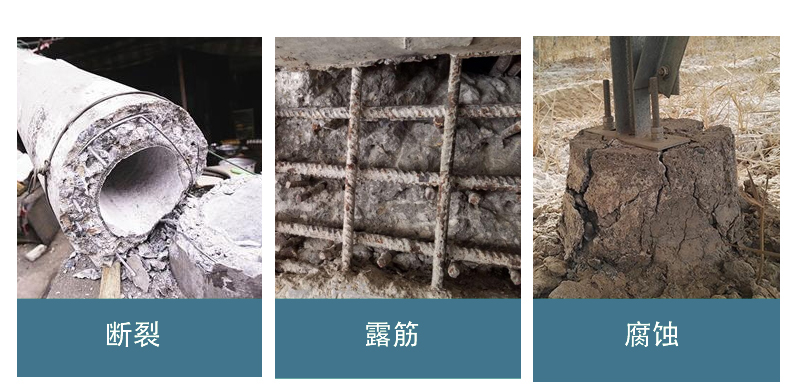

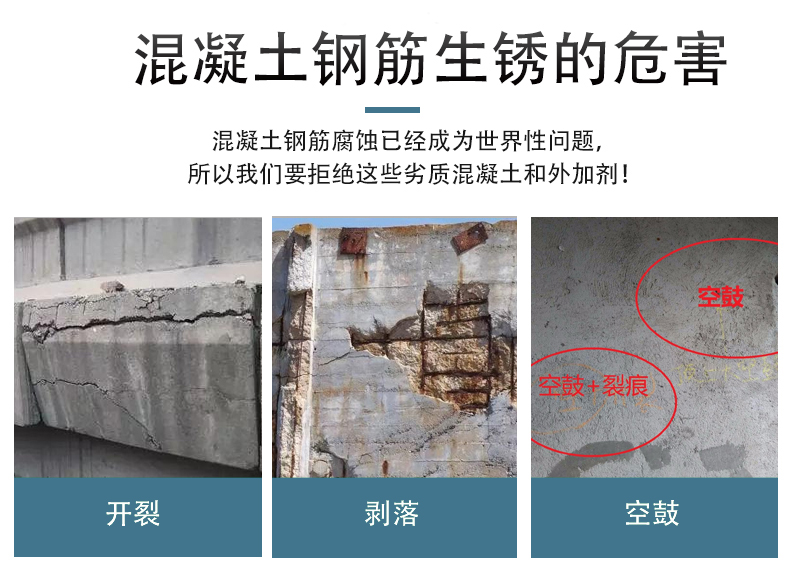

钢筋阻锈剂是一种高效钢筋阻锈剂，掺入混凝土中可以阻止或延缓钢筋锈蚀，从而延长结构寿命，在国际分类中，属于“掺入型”。该产品适用于普硅和矿渣水泥配制的混凝土，对粉煤灰、矿渣粉、硅灰和常用的减水剂有较好的相容性。本产品对引气剂有选择性；在25℃以上使用时，有明显早强，促凝作用，并有坍落度损失方面的影响，必要时可采取缓凝措施。它在钢筋表面形成致密的保护层，当有害离子（如cl-）侵入混凝土结构中，它能有效的抑制、阻止和延缓钢筋锈蚀的电化学反应过程，从而延长钢筋混凝土结构的使用寿命。
二、主要技术指标

性能	试验项目	标准指标	实测值
防锈性	1、盐水浸蚀试验	无锈电位0～-250mV	无锈电位-179mV
2、干湿冷热（60次）	无锈	无锈
3、电化学位移试验	合格	合格
对混凝土性能影响试验	1、抗压强度	不降低	125%（对比基准组）
2、抗渗性	不降低	110%（对比基准组）
3、初凝时间/min	-60～+120（对比基准组）	-50（对比基准组）

注：检验依据：YB/T9231－98《钢筋阻锈剂使用技术规程》。
按《钢筋阻锈剂使用技术标准》（YB/T9231－98）和其它设计规范要求执行。该品主要用于以氯盐为主的腐蚀环境，如海工与沿海工程、使用海砂以及有氯盐腐蚀的工业建筑等。
三、混凝土性能指标
含气量 ≤4%
泌水率之比 ≤100%
凝结时间差（初、终凝） -90～+120min
抗压强度比 ≥100%
28d收缩率比 ≤135%
四、钢筋阻锈性能检验符合国家行业标准

试验项目	规定指标
1、盐水浸渍项目	无锈蚀
2、干湿冷热循环试验（60次）	无锈蚀（空白明显锈蚀）
3、钢筋锈蚀电化学试验	无锈蚀

五、使用说明
⒈推荐掺量为：
⑴一般工业民用建筑、桥梁等轻微腐蚀环境，推荐掺量建议为4～8㎏/m3。
⑵海港工程、沿海建筑等重度腐蚀环境，推荐掺量建议为8～12㎏/ m3。2、将该品与水泥、集料同时加入搅拌机内进行干搅，搅拌均匀后再加水进行搅拌，并适当延长搅拌时间，确保混凝土搅拌均匀。
⑶、与其它外加剂复合使用时，应先做混凝土试配，以确定其适应性；不得使用引气型减水剂。配制混凝土所用原料应符合《建筑用卵石、碎石》GB/T14685－2001和《建筑用砂》GB/T14684－2001。
⑷、该品为25公斤袋装，储存期一年，如有轻微吸潮结块可溶于水中使用，在运输、储存过程中应避免雨淋、受潮，阴凉通风保存，远离易燃易爆物，严禁明火；操作人员宜佩带口罩、橡皮手套。
六、注意事项
⒈一般采用干掺法，也可溶于拌合水中（包括部分不溶物）。一定要搅拌均匀，可适当延长搅拌时间。该品略有减水作用，可在保持原流动度的情况下适当减水。
⒉在与其他外加剂共用时，应先行掺加该品，待与水泥（混凝土）均匀混合后再加入其他外加剂。
⒊该品在高质量混凝土中才能更有效地发挥作用，必须遵守相关规范和设计规定，先做混凝土配合比试验，确保混凝土质量与密实性。
⒋纳入钢筋阻锈剂的相关规程、规范：《工业建筑防腐蚀设计规范》、《海工混凝土结构设计规范》、《盐渍土建筑规程》、《公路工程外加剂规范》等。

同系列产品
